一、概述

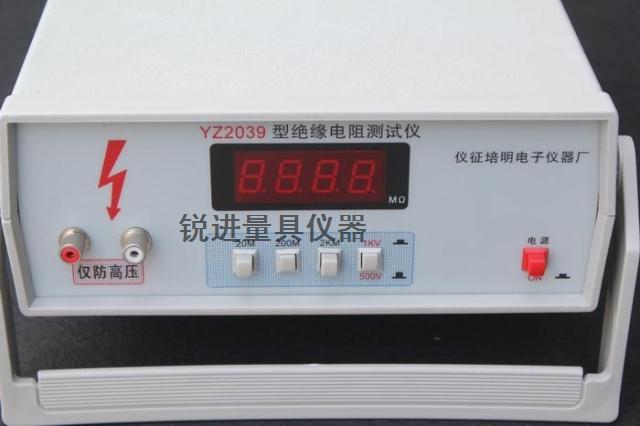

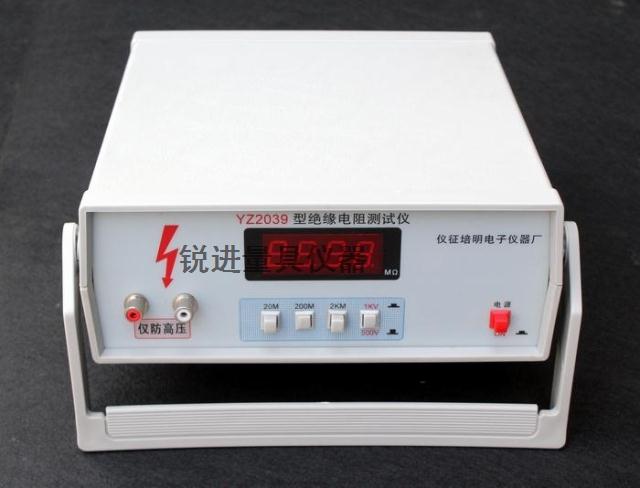

YZ2039型绝缘电阻测试仪是数字型的测试仪器，广泛用于对绝缘材料、电子元器件、各种家用电器、电子仪器等绝缘电阻的测试，也是科研单位、计量测试部门等单位的必备设备。
二、主要技术指标
测试电压：DC 500V ±10%
DC 1000V ±10%
测量范围：500V 档 1MΩ—100 MΩ
1000V 档 2MΩ—2000 MΩ
测量精度：±5%
电 源：AC 220V ±10% 50Hz
外形尺寸：203 X 220 X 75mm
重 量：1.2kg
环境温度：0 — 40℃
相对湿度：≤75%RH
功率消耗：<10W
三、工作原理
本机应用7107双积分A/D转换器，采用除法电路，被测电阻Rx = kVref/Vin 即Rx = 1/K R1+R2/R2 — 1/Ro（K为表头常数），故可见本机的测量精度仅取决于表头A/D变换器常数K，与高压电源精度无关。
四、使用说明
1、 电源开关：接通此开关前，将测试线的两个插头分别插入高压输出的二个插口，测试线另一端的二个夹子夹于被测件的两端。
2、 电压选择：按下去输出测试电压为1000KV，反之为500V。
3、 量程选择：测试电压为500V
20MΩ档 200MΩ档 2KMΩ档
1 MΩ—10 MΩ 10 MΩ—100 MΩ 100MΩ—1K MΩ
测试电压为1000V
20MΩ档 200MΩ档 2KMΩ档
2MΩ—20 MΩ 20 MΩ—200 MΩ 200MΩ—2K MΩ
注意：务必由低阻档至高阻档测试，当表头显示“1”溢出由低阻档换至高阻档进行测试。
4、 测量过程：先按下量程选择开关的20MΩ档，若表头有溢出符号“1”显示，说明被测值超出本量程档，则可换至200MΩ量程档测试，以此类推。
5、 测量完毕，请先关闭电源，再取下被测物。
6、 电源插座：内装保险丝0.5A
五、使用前注意事项
1、 为安全起见，不要将高压输出端与检测端短路，以免损坏仪器。
2、 测试绝缘电阻时，务必由低阻档换至高阻档进行测试。
六、附件

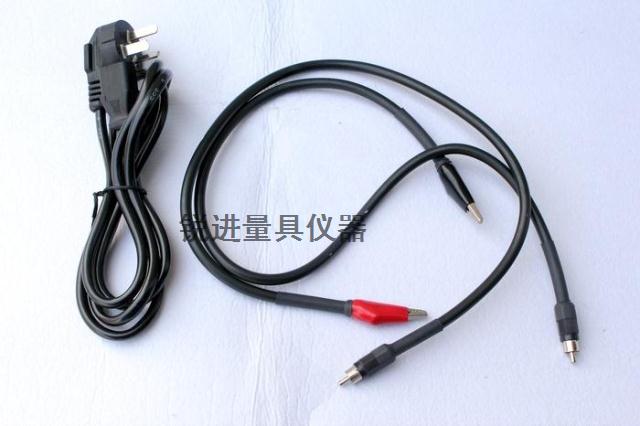

1、测试导线 二根
2、使用说明书 一份
